Vervolg op Vakantie antenne werk... (Deel 3)
Het weer de afgelopen dagen was gewoon erg lekker te noemen. Vandaag was het iets frisser maar toch prima voor de korte broek en wat antenne werk. (Deze keer kort maar duidelijk verhaal, hoop ik)
In het vorige deel schreef ik al dat de 5-banden end-fed die ik voor de vakantie klaar heb liggen wat aan de lange kant is. Dus vanochtend de boel weer opgebouwd en de NanoVNA aan het werk gezet.
Vorige SWR plot liet dus al zien dat de straler te lang is, dus pakken we de staler aan tussen de 1:49 trafo en de verlengspoel voor 80 meter.

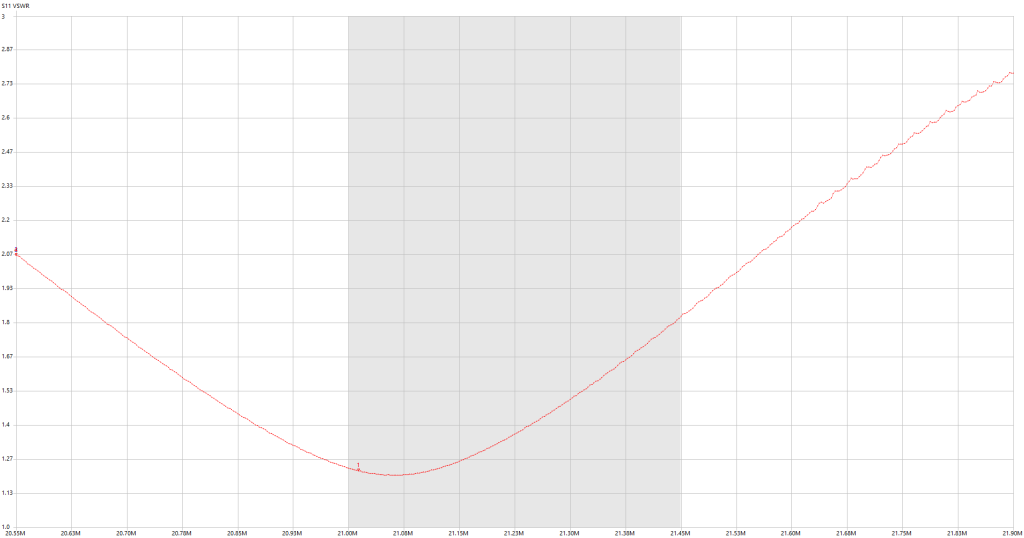

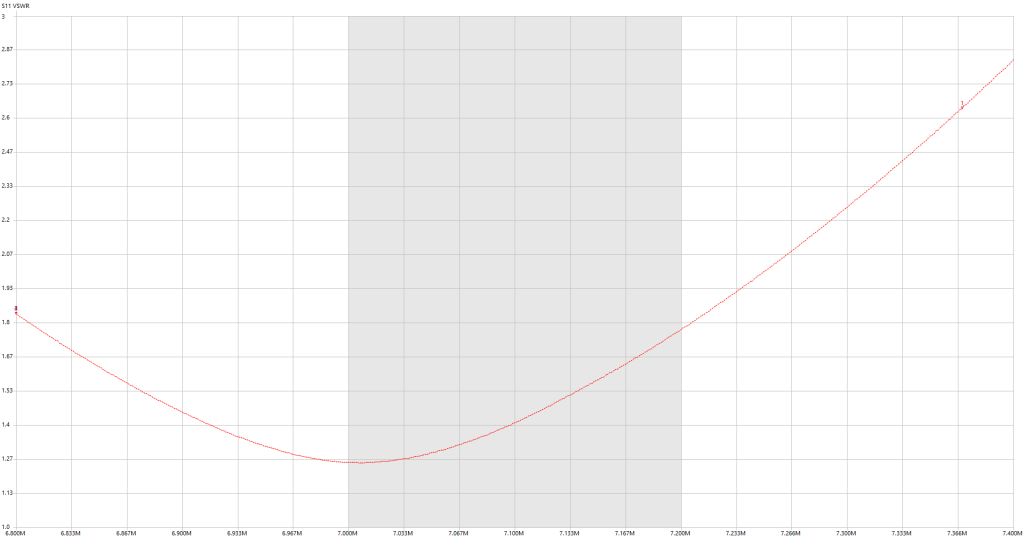

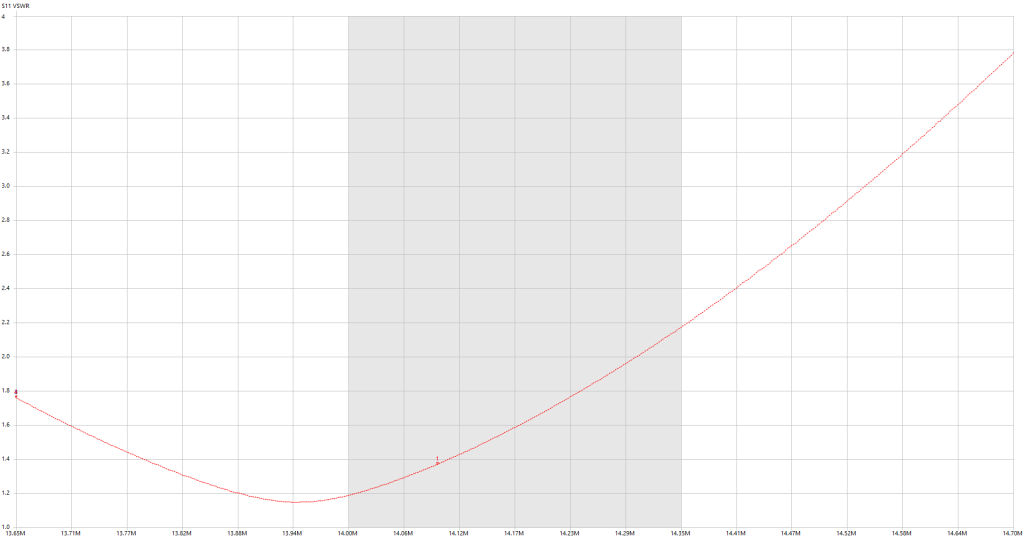

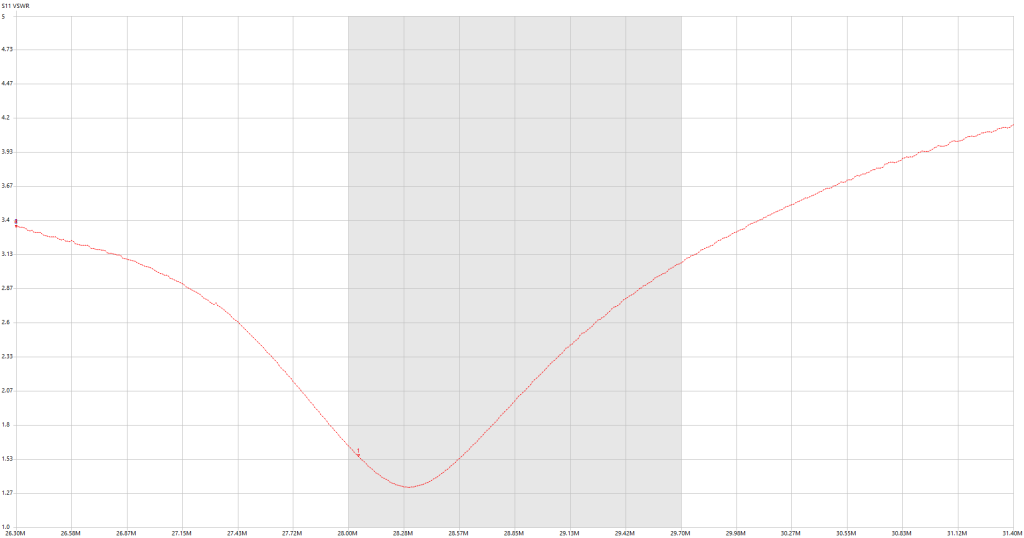

Uiteindelijk heb ik ongeveer 30 à 40cm van de straler af gehaald, en hiermee kwamen de SWR dippen op 40m, 20m, 15m en 10m erg mooi in de onderste regionen van die banden te liggen.
Achteraf had ik i.d.d. moeten beginnen met meten op de 10mtr band, vond het al vreemd dat de 80m dip niet opschoof. Optijd toch dat heldere ogenblik gehad.

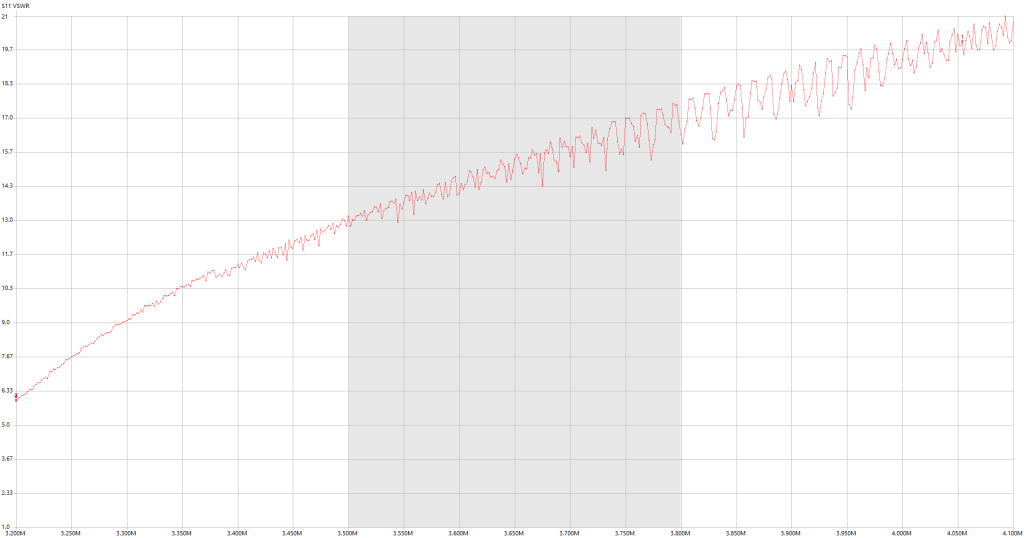

Het inkorten voor de 80m band moet dus NA de spoel gebeuren maar dit is nu nog geen absolute noodzakelijkheid, maar wel weer een doel voor een volgend experiment.

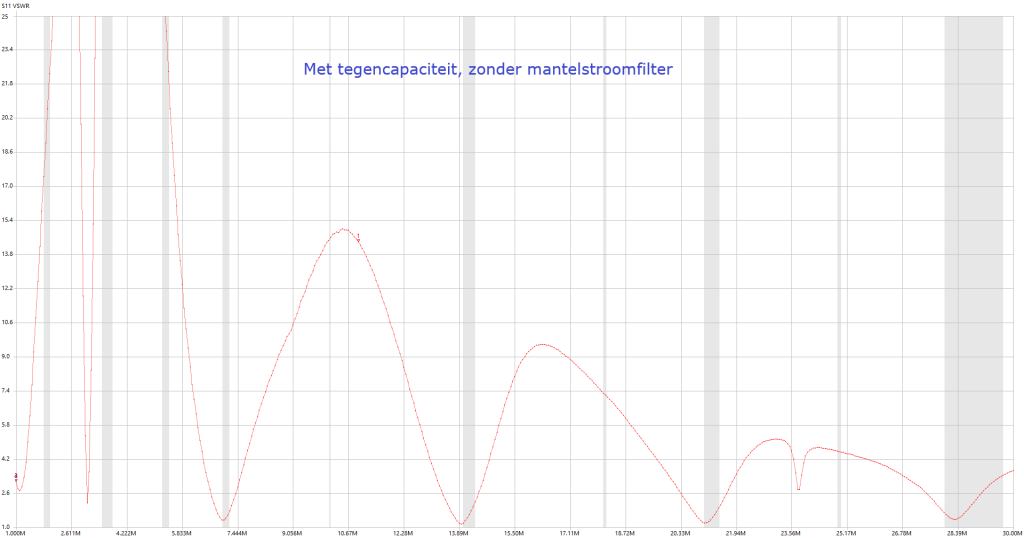

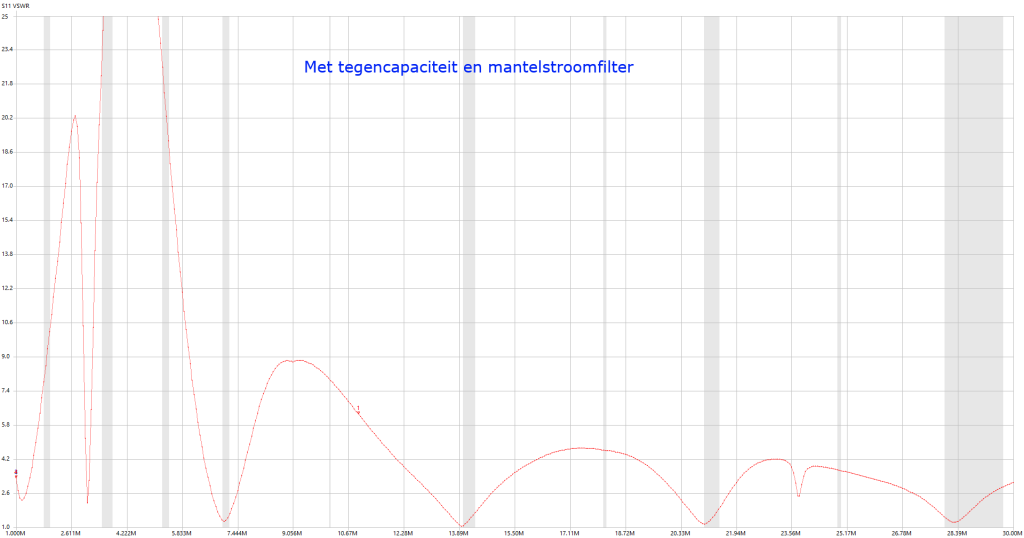

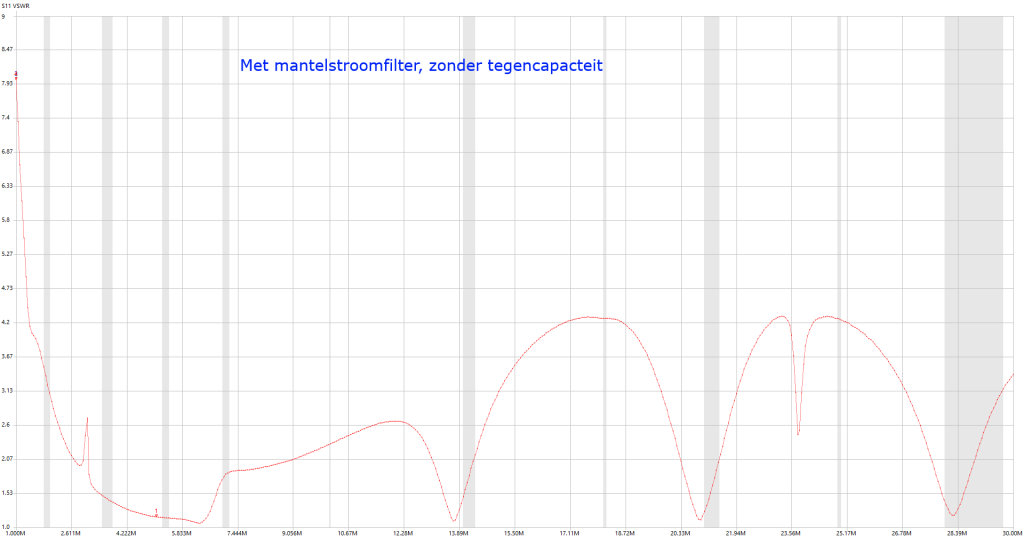

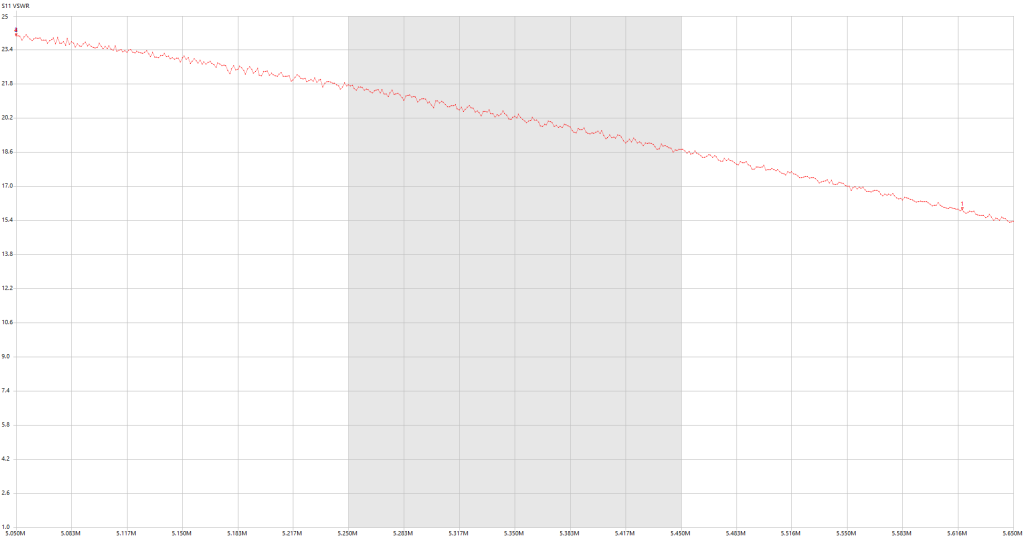

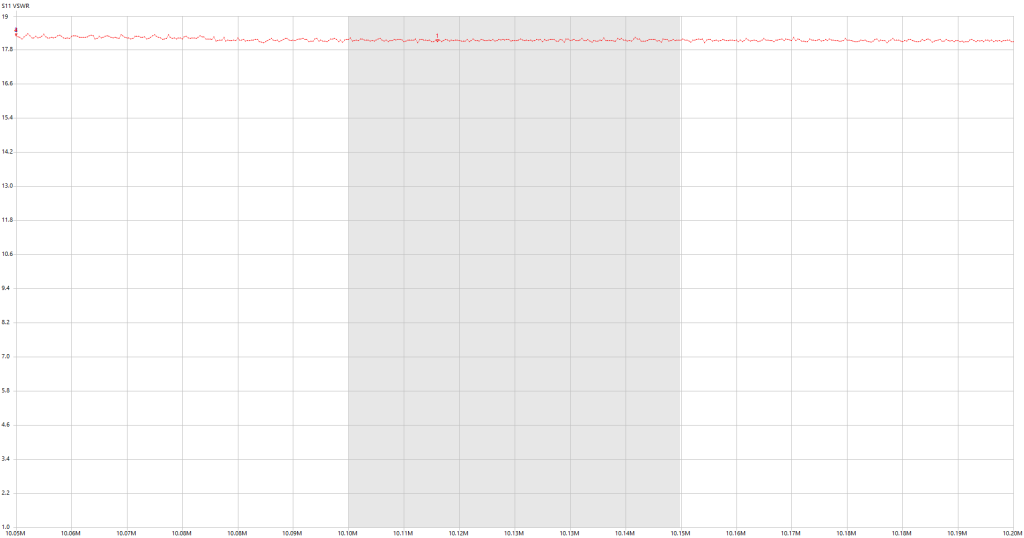

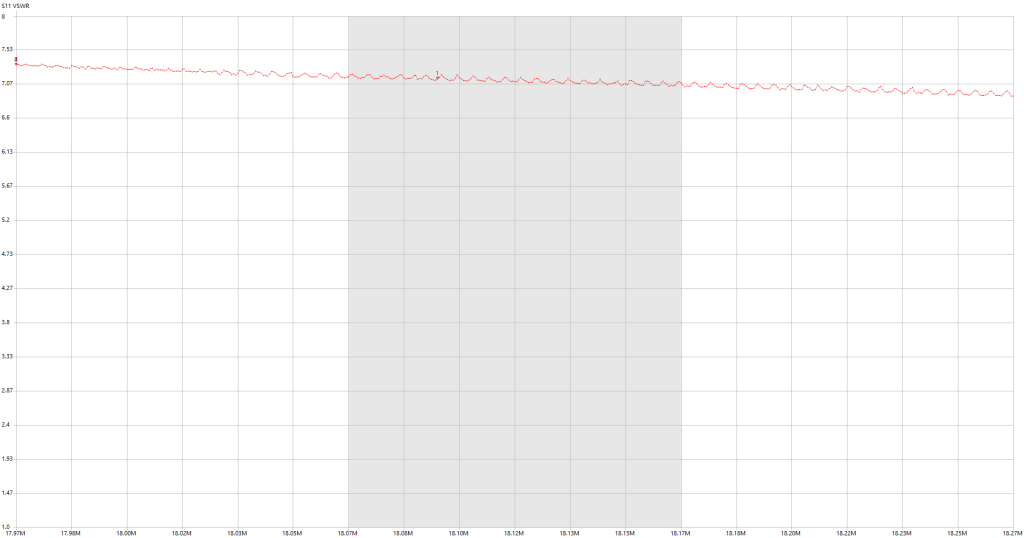

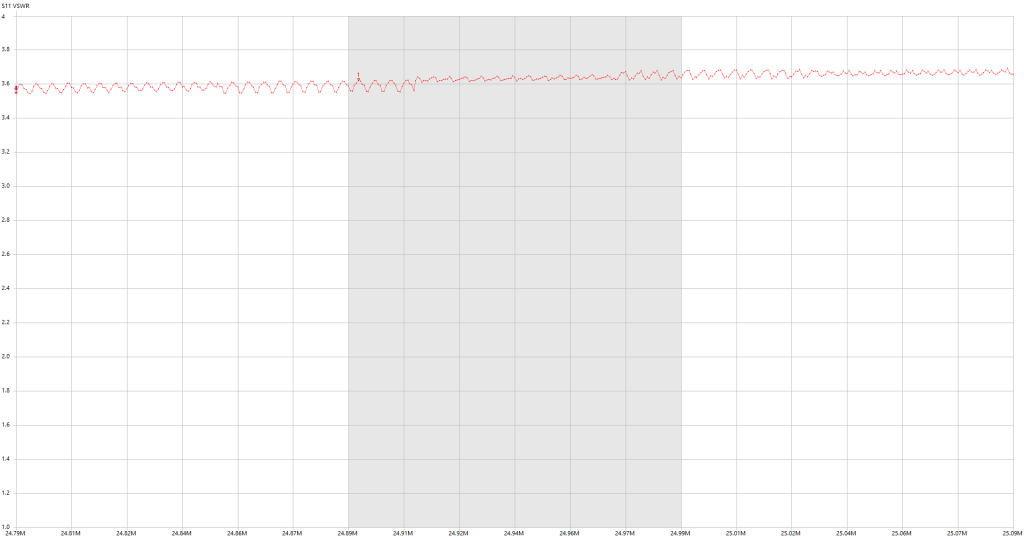

Verder heb ik ook nog gekeken wat een tegencapaciteit met de SWR plots doet, dus de endfed gemeten met de NanoVNA met en zonder mantelstroomfilter maar ook met en zonder tegencapaciteit (dus 4 metingen) Welke meting nu wat is staat in de grafiek geschreven. Verder zijn de SWR-plots best duidelijk.
