Eigenlijk is dit verhaal een zijstraat van APRS via het ISS, zaken als het uitrichten van een antenne en weten wanneer het ISS overvliegt zijn exact het zelfde.
Enige verschil is hier dat je alleen ontvangt en geen signaal verstuurd naar het ISS.
Om het signaal vanaf het ISS te kunnen ontvangen is een zichtverbinding te hebben. Hierbij 'zien' beiden stations (ISS en jouw radio) elkaar zonder dat er iets tussen zit zoals gebouwen, een dicht bos en zo meer.
Je kunt ook met een simpelel portofoon iets ontvangen, maar ook met een grotere mobiel of basis set op de juiste frequentie (145.800MHz).
Met een antenne kun je ook veel doen. Een eenvoudige rondstraler kan prima voldoen, echter omdat deze niet zozeer 'omhoog' kijkt maar rondom richting de horizon mis je het signaal dat meer van hoger aan de hemel komt. Dan mis je mogelijk toch een deel van die uitzending.
Dan komt een arrow-antenne mooi van pas. Dit is in mijn geval een 3 element yagi voor 2m en een 7 element yagi op 70cm die 90° ten opzichte van elkaar gemonteerd zijn op één drager. In het hierboven genoemde artikel heb ik hem in de hand. Andere opties zijn QFH antennes en Turnstile antenne of een grotere yagi systeem met een elevatie rotor zodat de antenne omhoog ge-eleverd kan worden. Nadeel van dat laatste: duur en redelijk complex.
Nu je het ontvangen voorelkaar hebt, gaan we proberen mee te 'lezen':

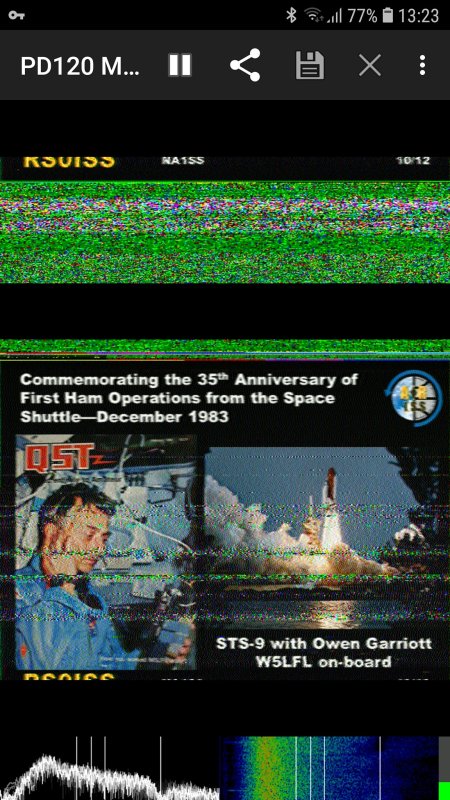

Het 'schrijven' van zo'n SSTV plaatje kun je ook weer op verschillende manieren doen. De meest eenvoudige manier is om de app 'Robot36' in je Android apparaat (smartphone/tablet) te installeren. Deze app maakt geruik van het microfoontje in je apparaat om de geluiden om te zetten in een plaatje op het scherm. Dus hier simpel je telefoon/tablet naast je radio te leggen en dan even mondje dicht. Niet vergeten de volume van je radio omhoog te zetten...

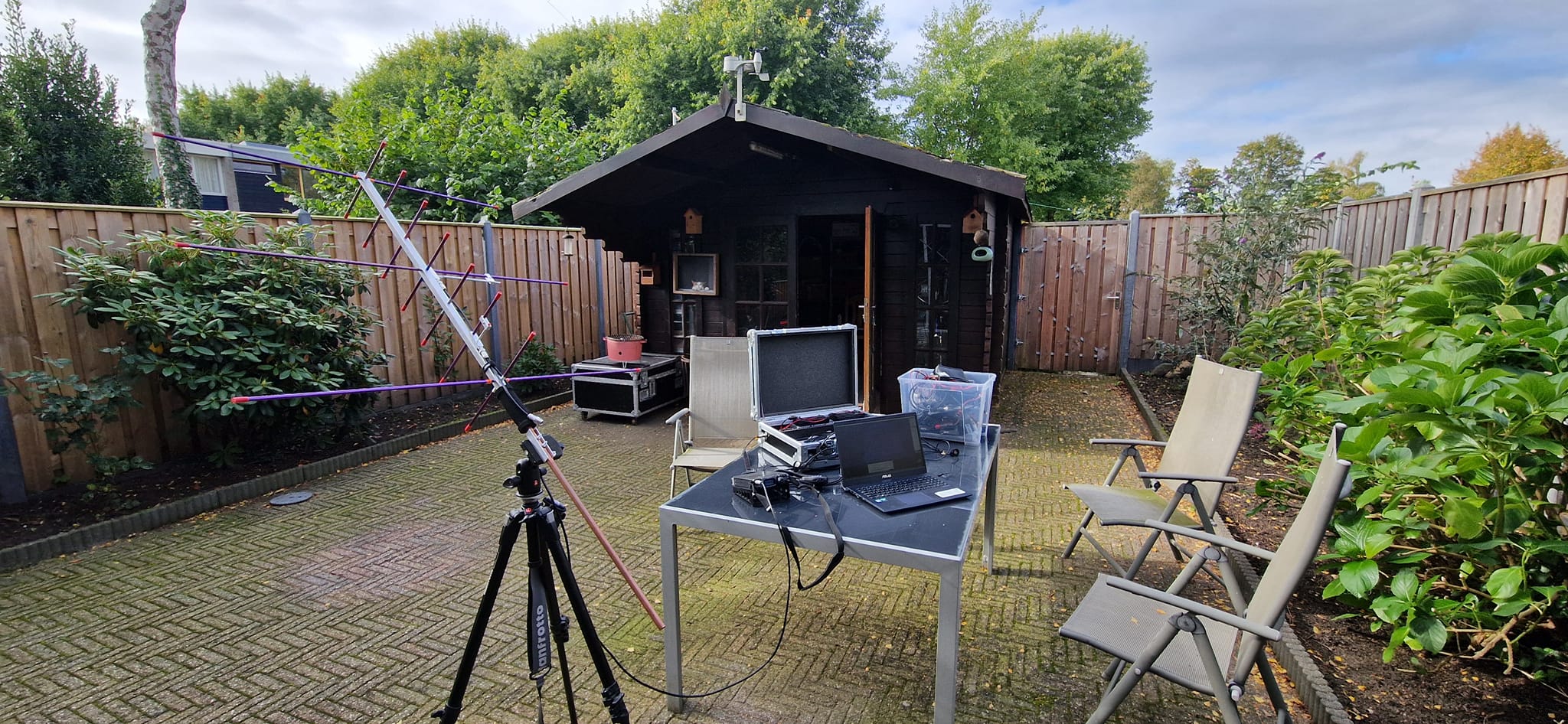

Mooiere manier is dat je de radio via een interface aan je laptop aansluit. Ikzelf gebruik dan een Yaesu FT818nd met een SCU-17 interface. Op de foto hier rechts-boven heb ik de spullen ook zo aangesloten. Voordeel hiervan is dat je eventuele toeschouwers ook een en ander kunt uitleggen waar je mee bezig bent.
Ook hier is het een kunst of uitdaging de antenne optimaal richting het ISS te laten wijzen. Per toeval leerde ik vandaag dat de android app "ISS Detector" hier een erg handig hulpje bij kan zijn. (Uitleg volgt mogelijk nog).
Terug naar het ontvangen en meeschrijven: Met programma's als MMSSTV en RX SSTV kun je dan de fluittoontjes die je hoort om zetten naar een plaatje dat dan vanaf het ISS uitgezonden wordt. SSTV mode is PD120, dit is een protocol die bepaald hoe snel de gehele afbeelding verzonden word (PD120 = 'fast 640 x 496' mode in 120 seconden), welke toonhoogte welke kleur is en zo voorts. Als alles goed aangesloten en ingesteld is, komt er vanzelf een plaatje inbeeld. Veel plezier er mee!!

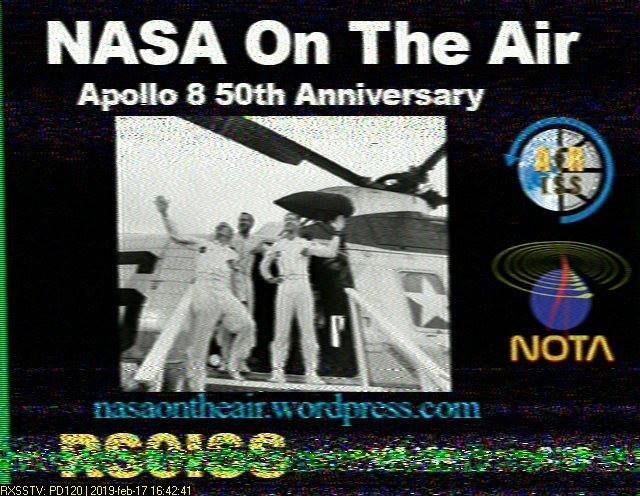

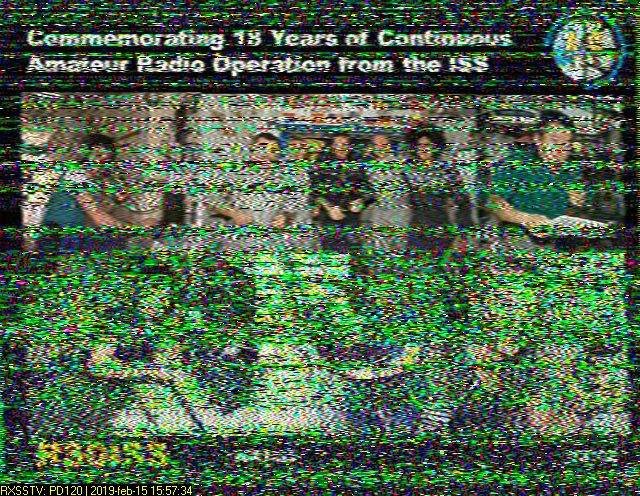

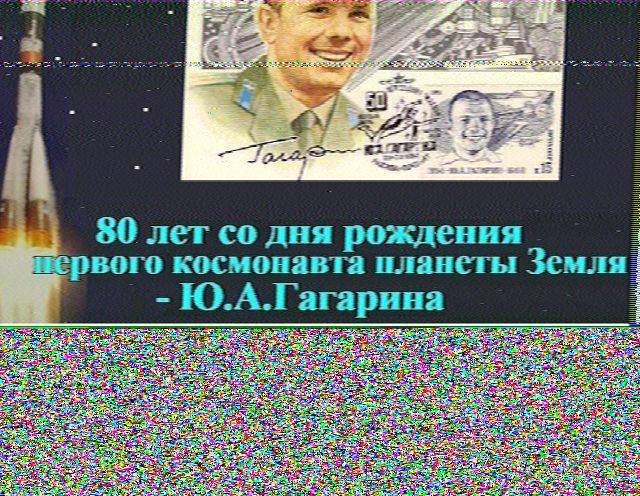

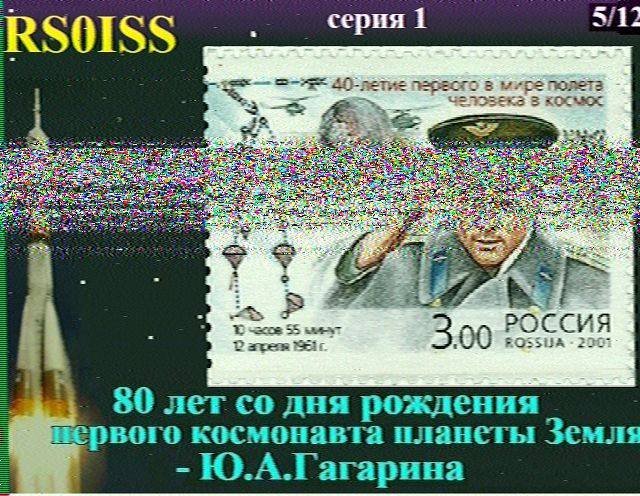

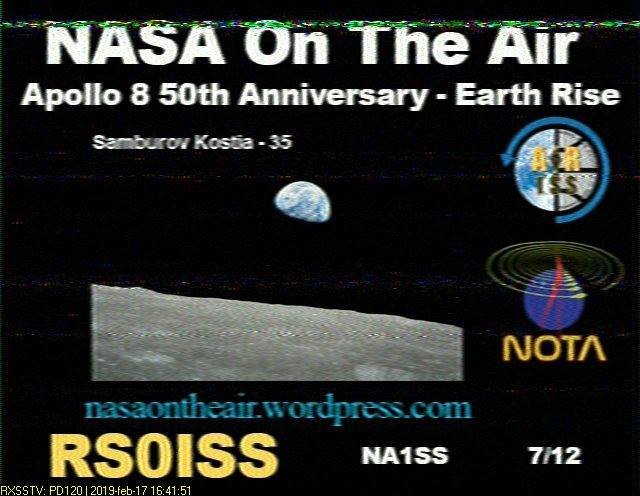

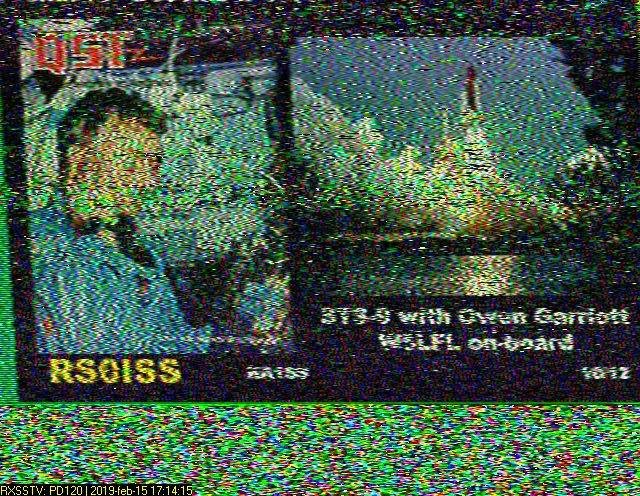

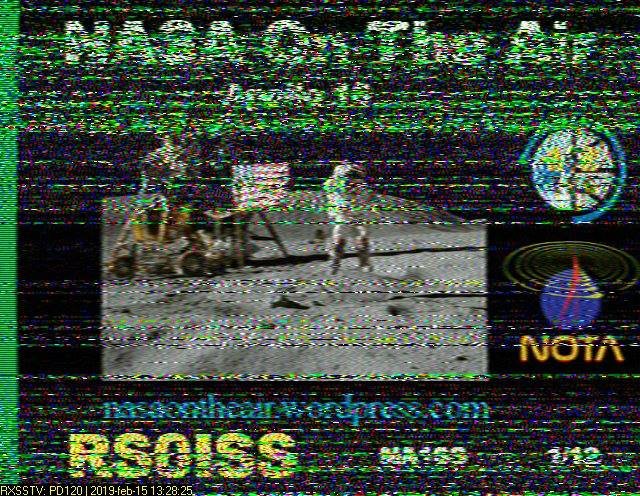

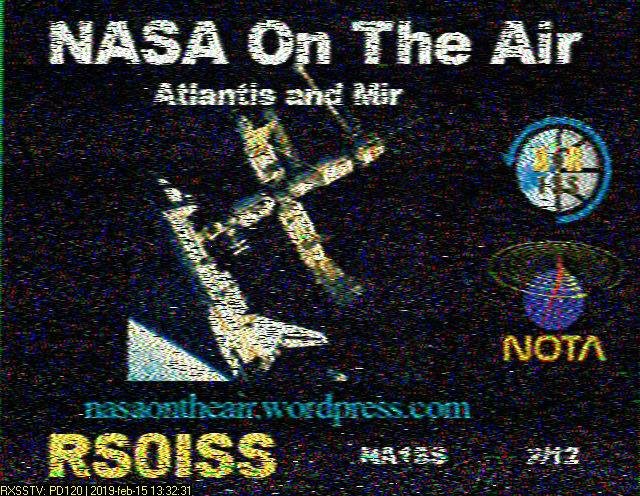

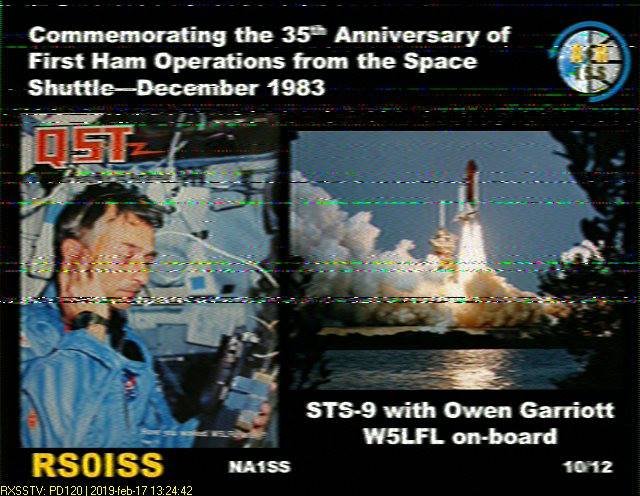

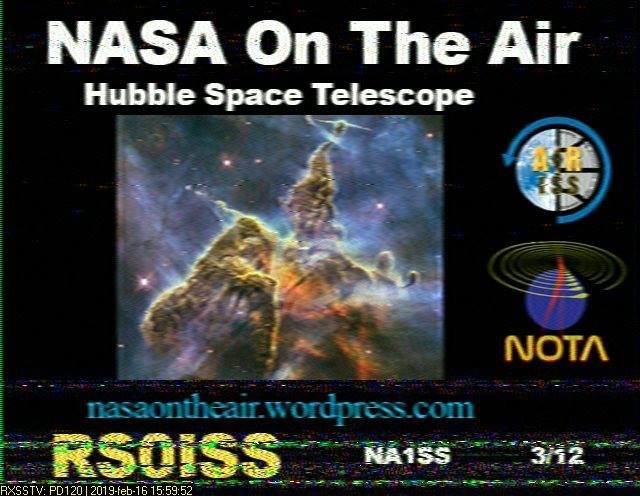

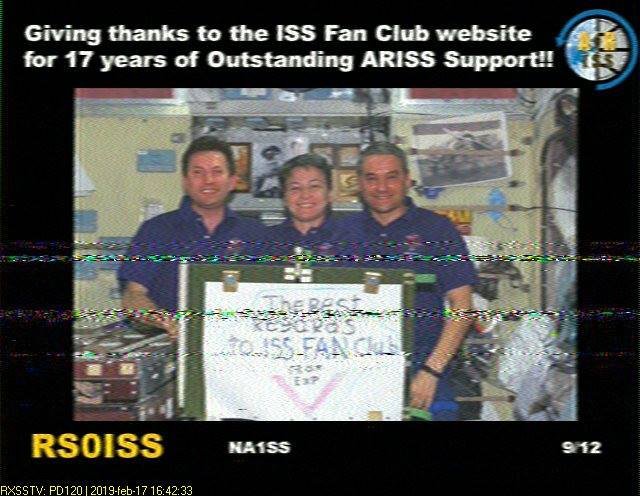

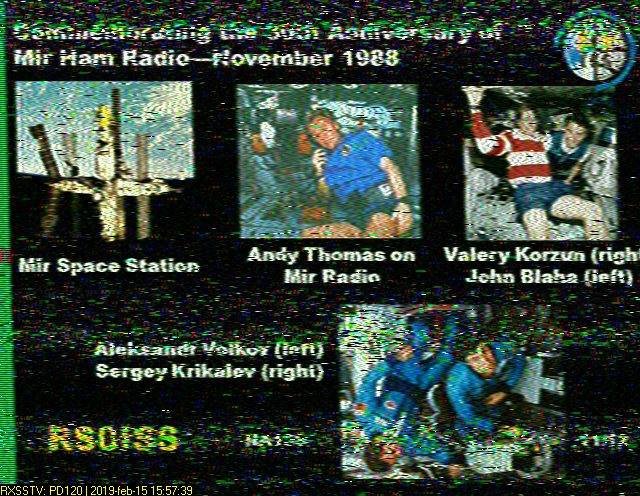

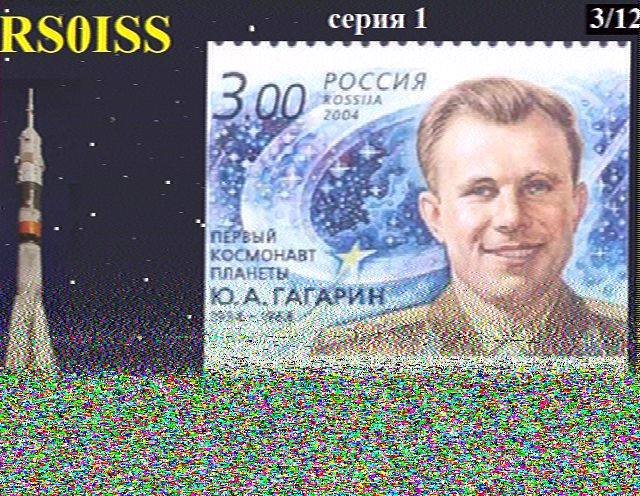

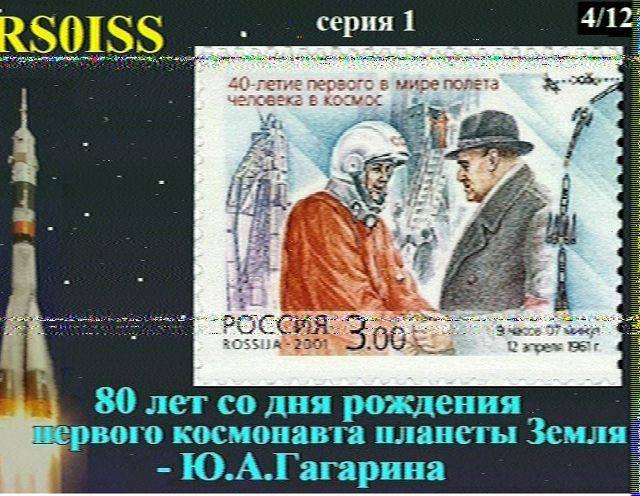

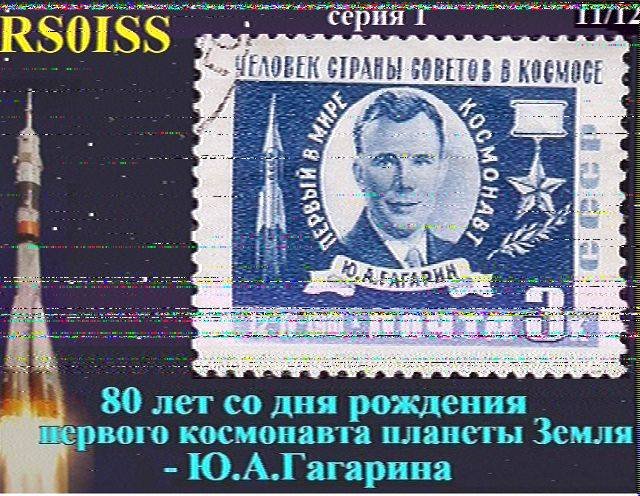

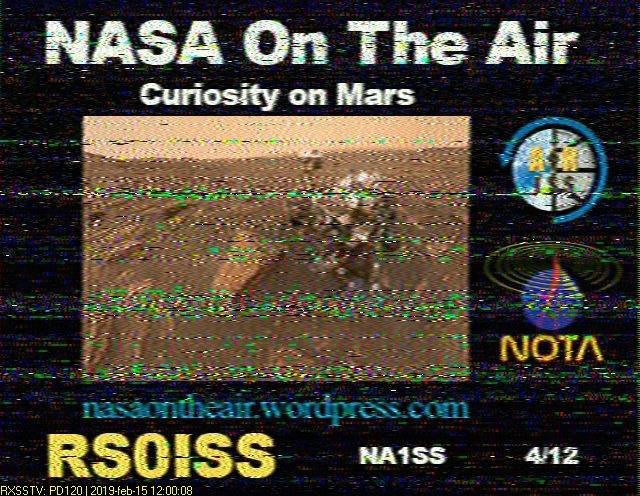

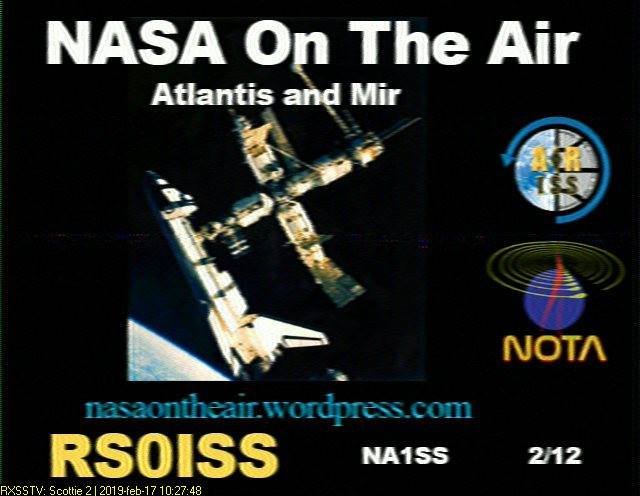

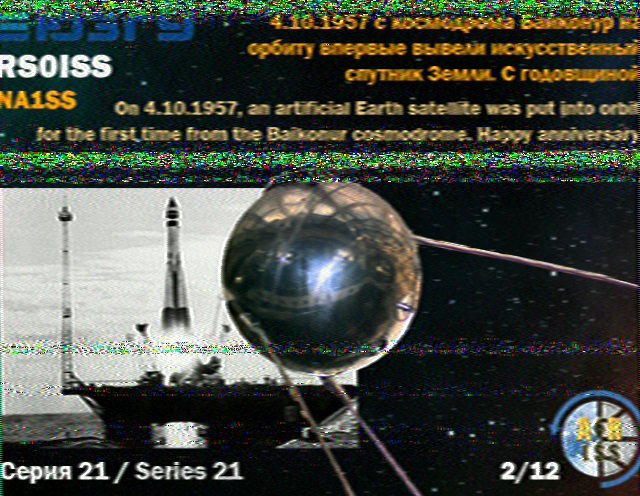

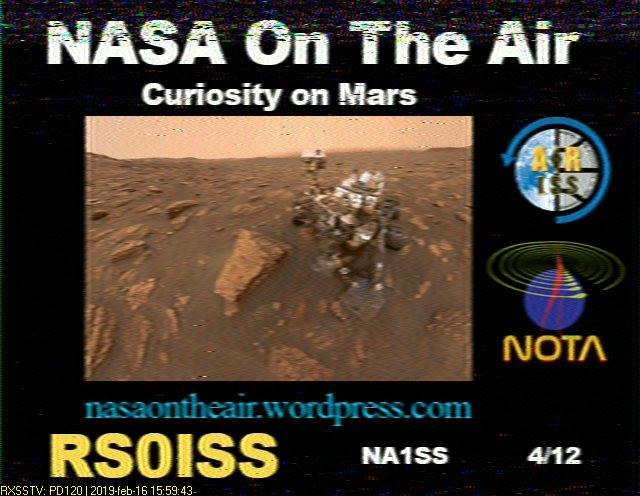

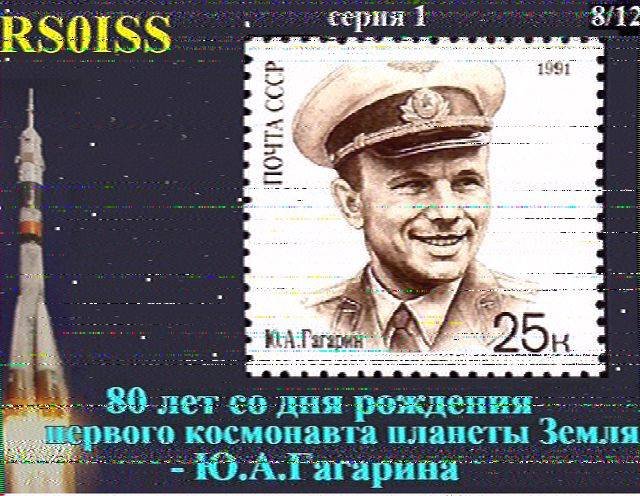

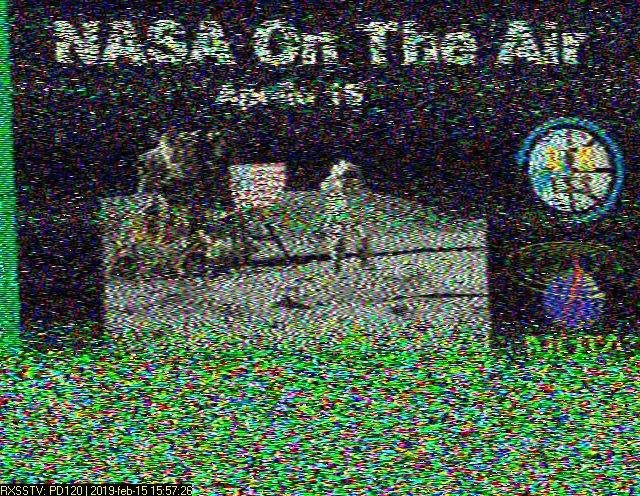

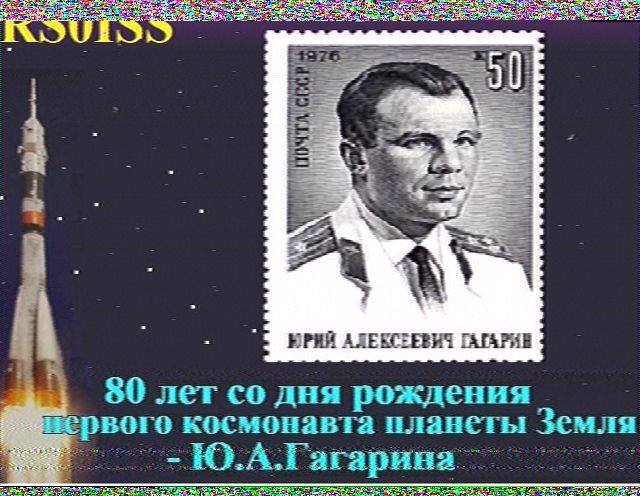

HIeronder staan enkelen die ik zelf heb ontvangen op onder andere deze manier.
2024
2019
2015
