Vervolg op Portabel radio actief....? (deel 7)
Aanvulling: Zie onderaan. Een schets hoe ik denk dat ik mijn Spiderbeam kan opzetten in het veld.
Portabel Actief snap ik inmiddels wel, maar POTA??? Wa's dat nu weer "Potable On The Air"?
POTA staat voor "Parks On The Air", waarbij er geen pretparken en zuks worden bedoeld maar natuurparken zoals het Bargerveen, Radio Kootwijk (ook heel toepasselijk voor dit aspect van de hobby), en Nationaal Park De Hooge Veluwe. Heel simpel gesteld: je neemt jouw radio-spullen mee naar een natuurpark en probeert daar minimaal 10 verbindingen te maken zodat je volgens de spelregels een succesvolle activatie hebt gepleegd.
Die zelfde spelregels (hier zijn de adviezen te lezen, wel in het Engels) geven ook aan dat je de natuur moet waarderen, dus is er een "laat geen sporen achter" principe.
Nu heb ik zelf 'per ongeluk' tijdens onze vakantie in het Zwarte Woud ook een natuurpark geactiveerd terwijl ik er niet mee bezig was. Dit komt omdat ik een app in mijn smartfoon gebruikte n.l. 'PoLo' van HAM2k en daarin zag ik dat ik in zo'n POTA park was, namelijk CH-0075. Tijdens deze activatie kreeg ik te maken met een 'Pile-Up', veel wachtenden die een QSO met mij wilden maken terwijl ik in dat park (eigenlijk een parkeerplaats voor de watervallen van Schaffhausen) bezig was. Toch wel een aparte ervaring! Of dit nu komt omdat ik in een Zwitsers Park zat of anders wat, ik heb geen idee.
Hierop ben ik me de afgelopen week verder gaan verdiepen in dit fenomeen ('POTA') en merk dat dit wel een erg polulair dingetje is geworden of aan het worden is. Het begint bij mij ook wel wat te kriebelen, ook omdat Margriet (en haar vader) graag de natuur op zoekt en ik daar minder mee heb. Misschien is er op deze manier wel een mogelijkheid om samen ergens naar een natuur-park te gaan, Margriet aan de sjouw en ik aan de radio. Ieder ons eigen ding, maar toch samen.
Om daar dan mijn mast te kunnen opzetten moet ik nu nog zoeken naar een stevige paal van een hek, verkeersbord of stevige prullenbak en die heb je niet altijd op een ideale plek staan. Ook handig is dan een soort picnick bank/tafel waar je je spulletjes kunt uitstallen en aansluiten, dan hoef je niet op de grond te zitten in het zand of gras (of nog erger: tussen de dikke Rode Bosmieren).
Om een alternatieve manier van het opstellen van een 12m glasfibermast te vinden grijp ik nu naar mijn 3D printer. Op het web (Printables.com) kwam ik een ontwerp tegen dat mij wel aanstaat en ook ontworpen is voor de mast die ik heb, n.l. een 12mtr lange Spiderbeam (ja, weer HF-kits.nl! Die begint bijna mijn hof-leverancier te worden). Dit ontwerp bevat een tui-plaat en een voet-plaat (beiden in veschillende maten). Even uitzoeken dus welke je moet hebben voor jouw mast. De prints worden hier gemaakt met PETG filament, en de praktijk resultaten moeten nog op zich laten wachten omdat ik nog tentharingen hebben moeten nog een paar scheer-lijnen.
De voetplaat is na bijna 18 uur af, en deze past erg stevig om de rubber-dop van de Spiderbeam mast. De dop van de DX-Wire mast is te 'dik', en past er dus niet in. Kan zijn dat ik de ontwerper netjes ga vragen om deze voor mij te ontwerpen zodat ik desgewenst 2 mastjes opzetten kan. Maar ik ben hier nog niet over uit. De (juiste!) tui-plaat komt op het moment van schrijven van dit artikel uit die printer. Duurt ook weer minimaal 6 uur.
De mast van DX-Wire die ik heb bevalt me ook wel maar is wel minder stug dan de Spiderbeam. De top buigt sneller en verder door dan de Spiderbeam en voor het fixeren van een antennedraad aan die mast moet je nog iets in elkaar fabriceren, terwijl de Spiderbeam een oogje aan de top heeft (= keuze optie). Ik werd op die flexibilitiet van de masten gewezen door Bert - PD2B.
Als dit goed uitpakt kan ik de mast overal opstellen ook al is er geen paal beschikbaar, dus ook op een open veld zonder hekwerk, prullenbakken en verkeersborden.
Ander ding wat nu wel erg handig is dat ik een 50Ah LiFePo4 accu heb waarmee ik (in SSB in ieder geval) een paar uur een park kan activeren. Dus het principe "Laat geen sporen achter" komt op deze manier ook mooi tot uiting, met een aggregaat/generator produceer je om te beginnen al een hoop herrie maar ook uitlaatgassen. Gezien de huidige klimaat toestanden wil je hiermee de natuur niet onnodig belasten maar je wil ook de andere bezoekers niet irriteren met je herrie en uitlaatgassen. Je zal maar aangesproken worden door zo'n klimaat activist... Nee, dank je!
Waar ik zelf nog naar op zoek moet is een manier om mijn tranceiver (Yaesu FT-891, of de FT-818) van spanning kan voorzien, maar ook gelijktijdig een tablet en/of telefoon kan opladen. Op een 'houtje-touwtje' manier krijg ik dat vandaag nog wel voor elkaar, mits ik de onderdelen vinden kan in mijn 'junk-box'. Maar ik vind het (nu nog) prettiger en ook mooier hier een nette oplossing voor te maken. Hiervoor zal enkele zaken moeten besteld moeten worden en in een mooi kassie onderbrengen. Dit zal mogelijk ook wel iets zijn wat ik zelf ga ontwerpen en waarbij de 3D printer weer aan het werk mag gaan. Ik ben nu nog niet erg bedreven in het 3D tekenen en ontwerpen, maar al doende leert men. Gelukkig heb ik in mijn vriendenkring iemand die daar veel meer in bedreven is die ik om raad en daad kan vragen (mits hij het niet te druk heeft uiteraard).
Bijkomend voordeel van dit alles is dat als ik wel met Margriet op pad ga naar een natuurgbied we ook een elektische koel-box kunnen mee nemen die ook kan blijven werken als de auto uit staat op een parkeerplaats. Lang leve een stevige accu. Ik zit er wel aan te denken om voor dit soort zaken een 2e 50Ah LiFePo4 accu er bij te bestellen, maar het inwisselen van mijn huidige 50Ah accu voor een 100Ah accu (met bijbetaling) is ook een optie.
Eerst maar uitzoeken hoe lang mijn huidige accu het volhoud voordat hij uitschakelt omdat er geen 'puf' meer inzit, een uur in SSB op vol output (100Watt uit de zender) is geen enkel probleem. Een accu er bij of uitwisselen kan altijd nog.
Om even terug te komen op mijn verhaal m.b.t. tot de Spiderbeam. Op de site van Spiderbeam zelf staan enkele 'handleidingen' over hoe je de mast in kwestie bij voorkeur dient te tuien. (Voor het document: klik hier).
Als je dat goed leest zie je dat de tuien ongeveer halverwege de mast gemonteerd dienen te worden. Als je de natuurkunde lessen van 'vroegâh' goed onthouden hebt is dit ook niet zo vreemd. Nu vind ik de 'footprint' op deze manier best groot, en zag bij de ontwerp van de 3D print die ik hierboven al noemde dat alleen de aller-eerste sectie getuid wordt. Ik wil dit ook proberen en darvoor moest ik nog wel even uitrekenen hoevel lengte scheerlijn ik nodig heb.

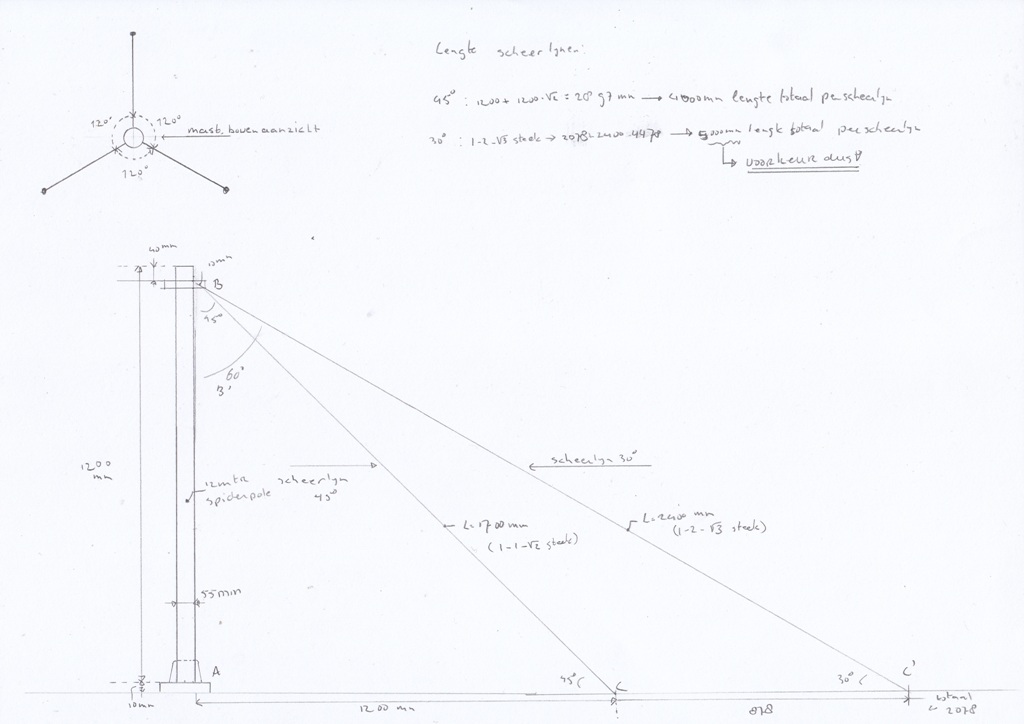

Dan komt de wisknudde dat je op het voortgezet onderwijs (bij mij de LTS) hebt gehad weer van pas. Ik dacht aan een 45° hoek of een 30° hoek ten opzichte van de grond:
Ik hoop dat de tekst een beetje leesbaar is, maar is verder totaal niet heel spannend. Eenvoudig de Stelling van Pythagoras toepassen en je komt een heel eind. (Bij de 45° is dat de 1-1-√2 steek, en bij 30°/60° is dat de 1-2-√3 steek)
Rechtsboven heb ik de lengten van de scheerlijnen berekend, en je denkt dat deze te lang zijn. Klopt, maar ik zie graag dat de scheerlijn ook vanaf de punten C of C' naar A (aan de voet van de mast) gaan.
Hiermee heb je een 2e manier van het fixeren van de voet naast eventuele tentharingen die de voet aan de grond 'nagelen'.
Bij de 45° variant kom ik op een lengte van 2900mm (4000mm met span-lengte) en bij de 30° kom ik op 4480mm (5000mm met span-lengte). Met de 5000mm (=5meter) kan ik beiden toepassen. De scheerlijn gaat dan van punt B naar C en door naar A.
Helemaal linksboven staat een schetsje 'boven aanzicht', waarbij de tuien op 120° van elkaar zijn getekend.
Een oplettende wiskundige ziet wat foutjes: klopt... BIj het berekenen heb ik niet de 40mm van de top van de mast af getrokken, maar de hele lengte gebruikt. Hierdoor is de hypotenusa (schuine zijde) eigenlijk iets te lang berekend, maar je kunt in dit geval beter een stukje 'meer' hebben dan te kort komen. Dus naar boven afronden en je komt geen touw te kort.
Wil ik wel vanaf C of C' naar ongeveer de helft van de mast gaat me met een scheerlijn lengte van 5m niet lukken, dan moet ik minimaal 20 meter hebben. Maar eerst deze opstelling eens testen.
