Ondertussen heb ik mijn Sparkx I7 3D printer redelijk leren kennen. Heb diverse nuttige zaken er al mee mogen printen en de 'succes-rate' ligt veel hoger dan met mijn oude Ender 3 Pro.
Omdat ik de printer graag voor nuttige zaken wil blijven gebruiken zoals doosjes voor elektronica projectjes waarin printjes met arduino's, LCD schermpjes en ga zo maar door.
Dan is het wel erg handig als je daar ook op een heel nette manier een passend doosje kunt maken (lees: ontwerpen) en daarbij ook een eventueel dekseltje netjes met schroeven vast kunt zetten.

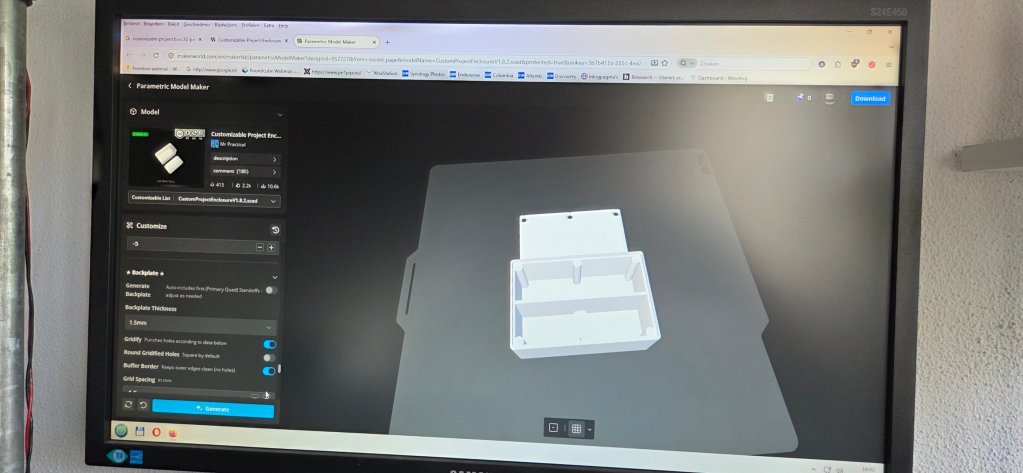

Eerst over het ontwerpen: op Makerworld is er een mogelijkheid om je eigen aanpassingen te doen op ontwerpen van anderen die hiervoor toestemming hebben geven (Tip gekregen, euh gejat van René). Een beetje het zelfde idee als open source bij software.

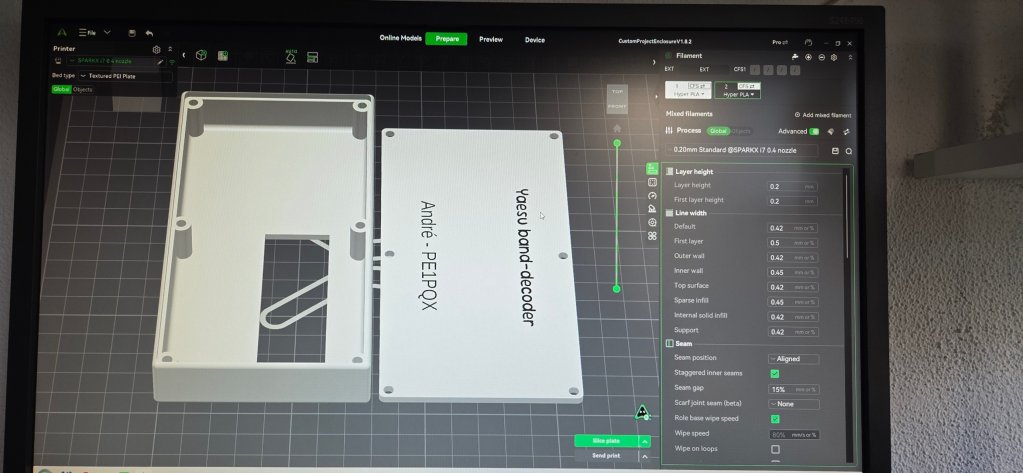

Bij één ontwerper ("Mr. Practical") kwam ik een 'projectbox' tegen die je naar je eigen smaak kan aanpassen en hiermee ben ik eens aan het stoeien geslagen.
Omdat ik ideeën heb voor een "Yaesu Band Decoder" om met mijn FT-818 te gebruiken (afhankelijk welke spanning er uit de ACC plug op pen 'BAND DATA' zodat je weet op welke band je QRV bent voor aanturen relais etc.) heb ik een simpel kastje ontworpen waar ook een 16x2 LCD schermpje in kan. Gewoon om te zien hoe het werkt en of ik het voor elkaar krijgen kan. Bij mijn eerste ontwerp heb ik de hoogte wel 'te laag' gehouden zodat je niet uiteindelijk te veel filament weg gooit.

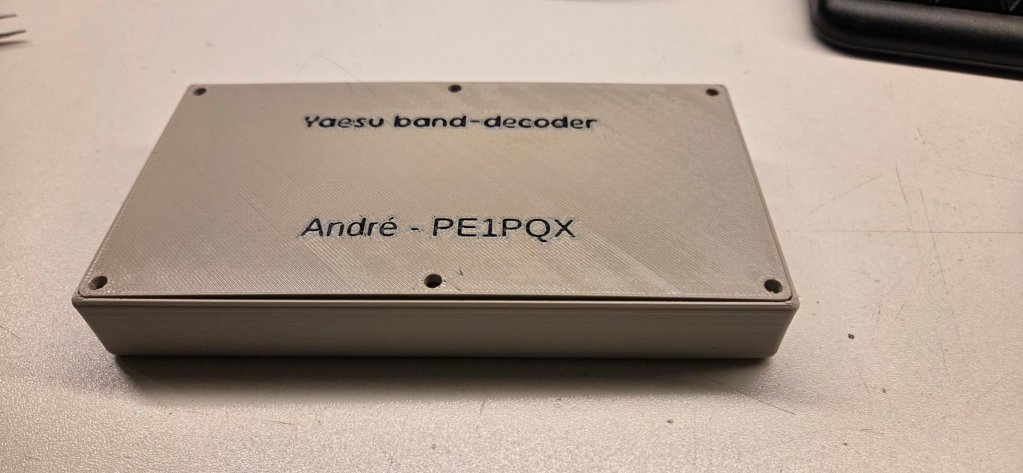

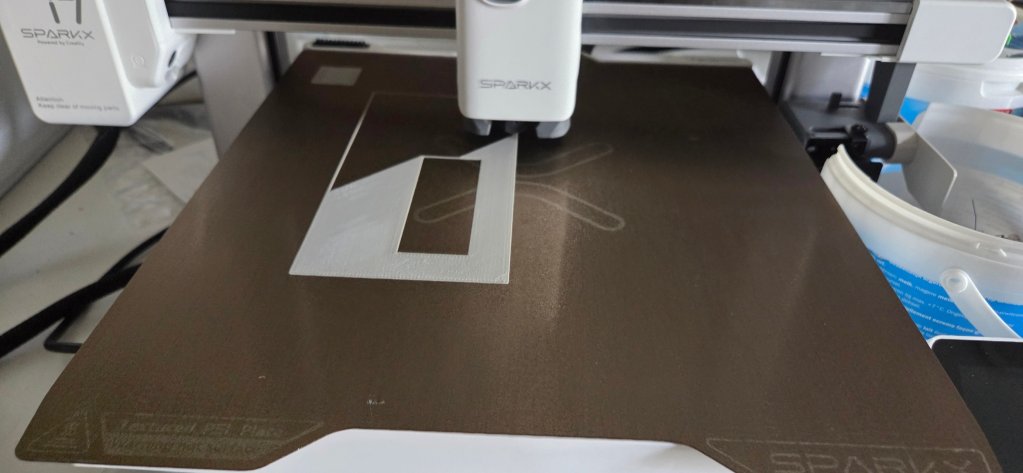

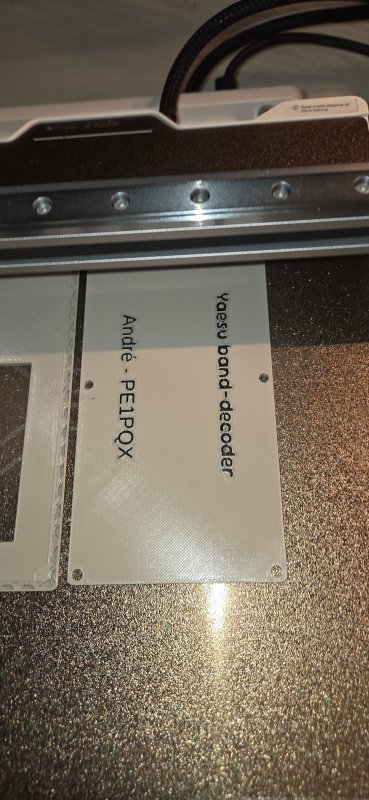

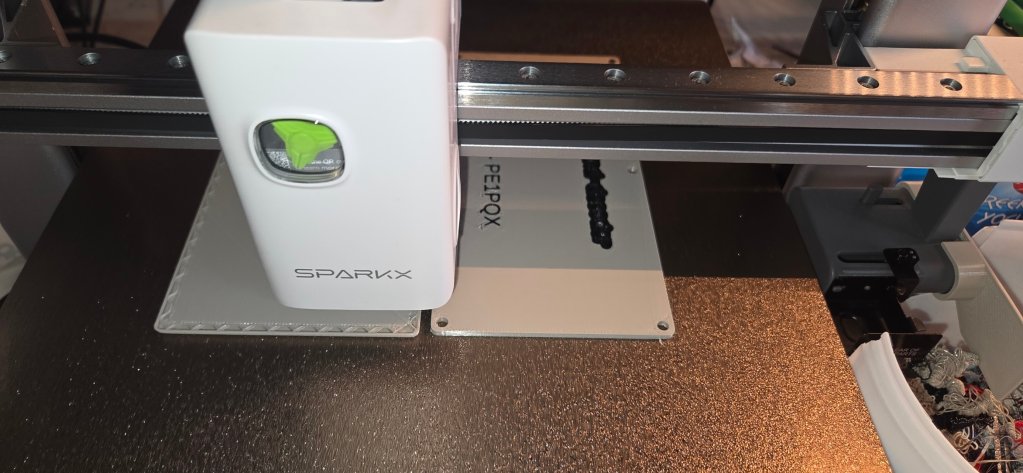

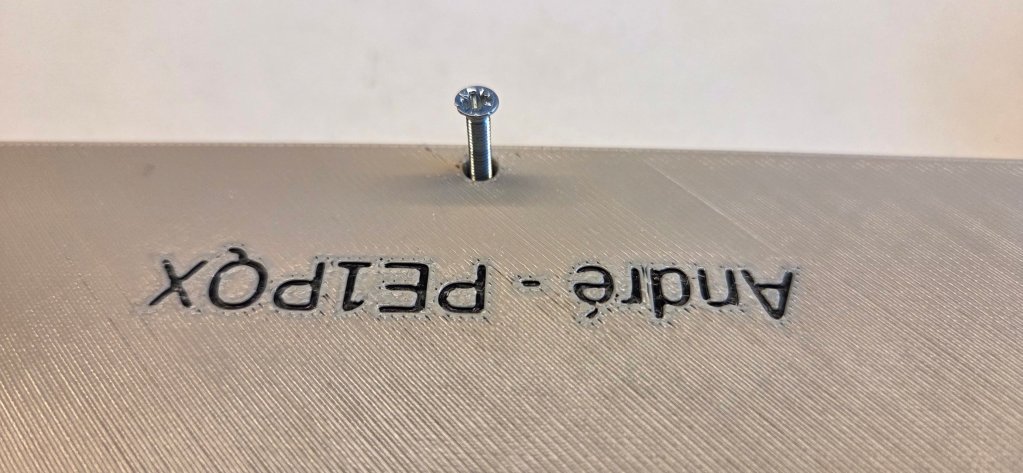

Eindresultaat is niet slecht te noemen, zie fotos:

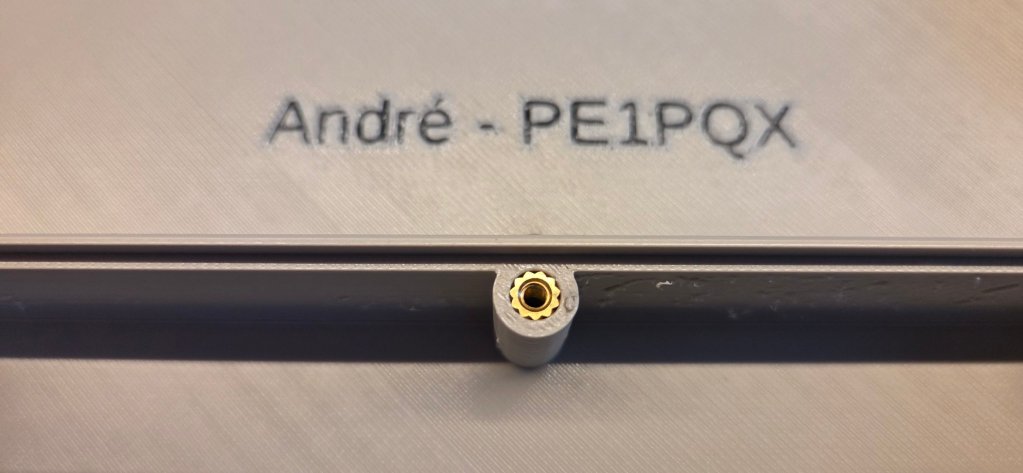

En dan vind je ook nog een manier om het dekseltje erg netjes vast te zetten in je 3D projectje: draadinzetstukken. Dit zijn metalen, veelal messing, bussen voor verschillende boutjes (M2.5, M3, M4 enz. maar ook imperial maten) die je met een soldeerbout voorzichtig in een holle bus perst en zo een stevige houvast hebt voor de te gebruiken bouten.
Je hebt hiervoor dus wel een hittebron nodig om het reeds geprinte materiaal weer wat zacht te maken, anders wil de draadinzetstuk die je daarin persen wil er gewoon niet netjes in. Doordat het plastic war zacht word, grijpt de inzetstuk ook prima vast in je project. Met forceren zonder die hittebron loop je de kans dat het plastic afbreekt en dan kun je overnieuw de 3D printer aanzetten.
Ik heb deze draadinzetstukken met bijpassend gereedschap bij 3DJake (merk Ruthex) gevonden en moet zeggen dat dit me tot nu toe prima bevalt. Ik heb voor deze inzetstukken ook een aparte soldeerbout erbij omdat ik mijn dure Weller soldeerstations hiermee niet in de vernieling wil helpen.
Toekomstige projectjes moeten natuurlijk nog bedacht en uitgevoerd worden maar het bied zeker mogelijkheden.

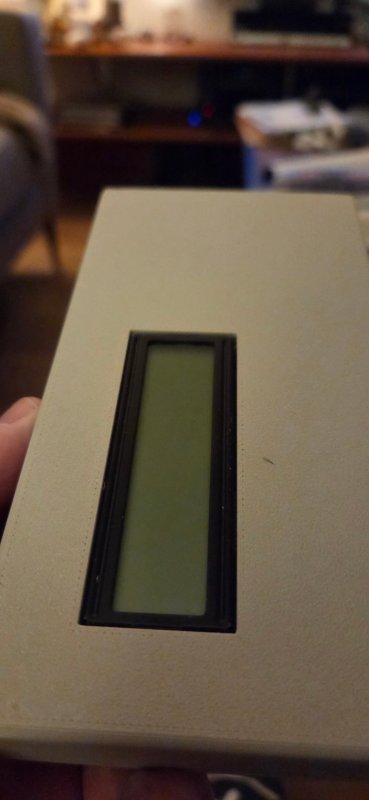

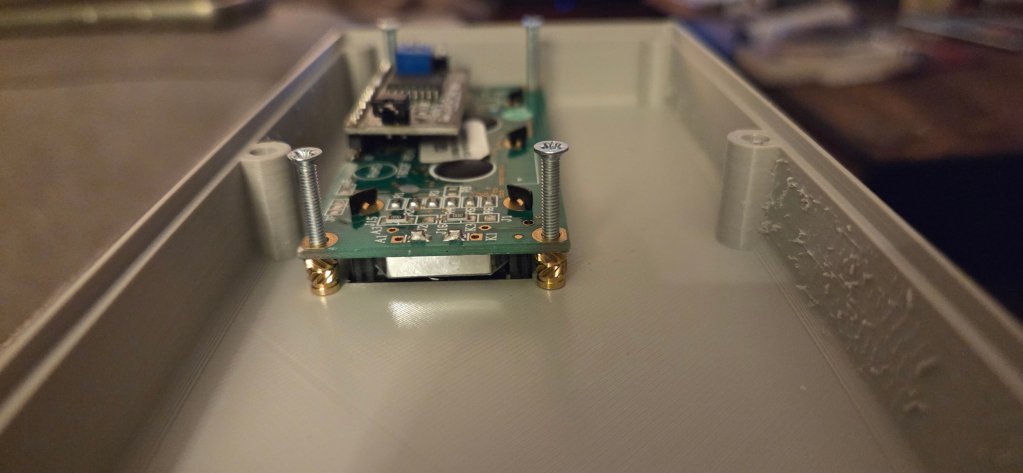

Één van de foto's hierboven is van het 'inbouwen' van een LCD schermpje. Blijkt dat de lengte van één zo'n draadinzetstuk perfect is om een degelijke LCD schermpje in een kastje te monteren. Als je bij het ontwerpen hiervoor ook plek kun creëren voor die inzetstukjes dan heb je niet de 'lelijke' boutjes in het frontje zitten. Ziet er gelijk een heel stuk gelikter uit.
Kortom: ik heb nog wel een en ander uit te zoeken, maar de mogelijkheden worden een heel stuk interessanter en leuker zo.
