Vervolg op Portabel radio actief....? (deel 6)

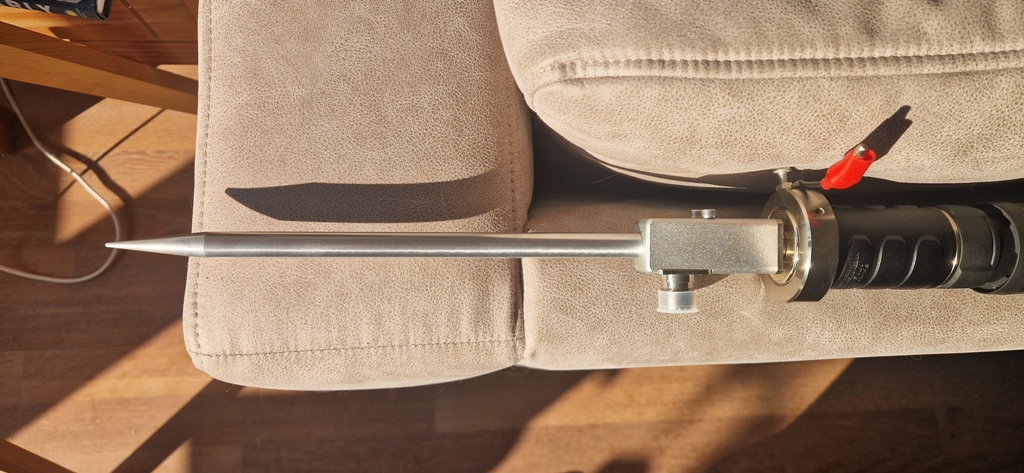

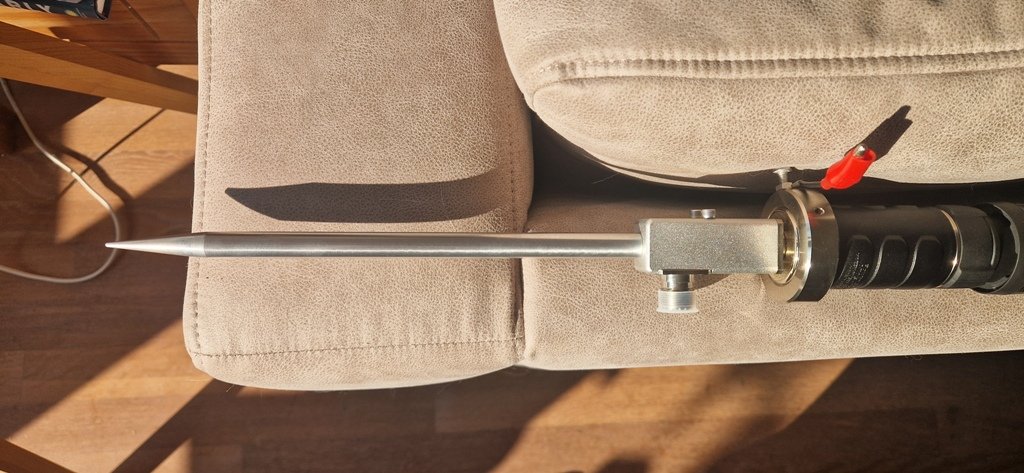

In het vorige deel had ik het al over de eerste stappen om met hoger vermogen portabel QRV te kunnen zijn. Vandaag (1 oktober '25) heb ik in onze achtertuin een proef gedaan met de 50Ah LiFePo4 accu en de ATAS-120 op een grond pen. Deze grondpen heeft ook 2 M4 boutjes waaronder je draden voor tegencapaciteit kunt bevestigen.
Alleen merk ik dat deze schroefjes wat aan de korte kant zijn om daar 4 of meer pers/soldeeroogjes onder te klemmen. Mogelijk dat ik meerdere draden aan één oogje aansluit om zo een uitgebreider hoogfrequent 'aardnet' te krijgen. Deze manier is vrij gebruikelijk bij portabel werken had ik her-en-der al gezien (Youtube filmpjes genoeg hierover). Nu alleen even kijken welke lengte die draden hebben moeten om vanaf 40mtr effectief te zijn.
Uiteraard kan ik ook de 18.7m/1:9 UNUN of de End-Fed ophangen, maar je hebt niet overal een mogelijkheid om een mastje neer te zetten of een draad in een boom te slingeren.
Dan komt de ATAS-120 mooi van pas. Nadeel van deze antenne is dat je een opstel mogelijkheid nodig bent met een SO-259 connector waarop de antenne geschroefd moet worden. Je kunt dan kiezen uit een magneetvoet die je op zijn beurt op bijvoorbeeld een auto plakt. Bij het bekijken van een filmpje van Mike -K8MRD leek mij zo'n grond-pen ook wel een idee. Gelukkig had WiMo in Duitsland deze op voorraad, dus een bestelling kon zo de deur uit.

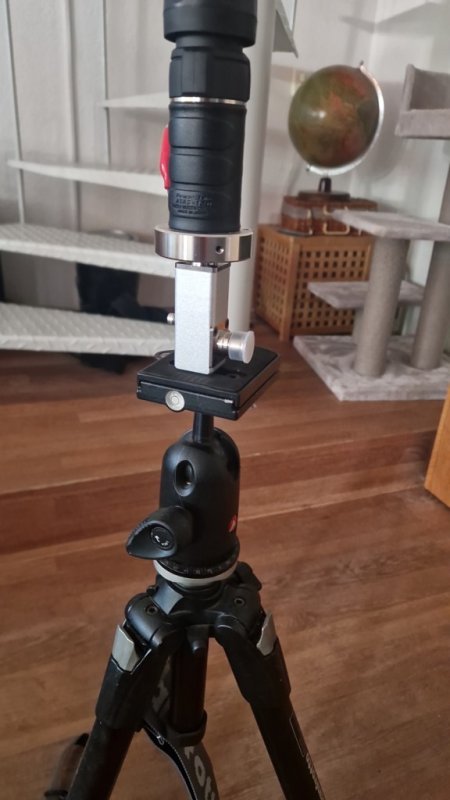

Het handige van zo'n grond-pen is dat je deze vrijwel overal de grond in steken kunt om bijvoorbeeld de ATAS-120 op te kunnen zetten. Deze pen is niet zo lang als Mike in zijn filmpje laat zien, maar deze doet zijn werk ook prima voor mijn doel. Bijkomend is dat als ik de pen er af schroef en er daneen adapter in draai ik ook een fotostatief gebruiken kan. (zie foto's hieronder)
Ondertussen heb ik de ring voor tegencapaciteit van de ATAS-120 af gehaald, deze heeft zijn doel nu verloren omdat ik de tegencapaciteit nu op de grond-pen kan aansluiten en ook de pen gaat ongeïsoleerd de grond in.

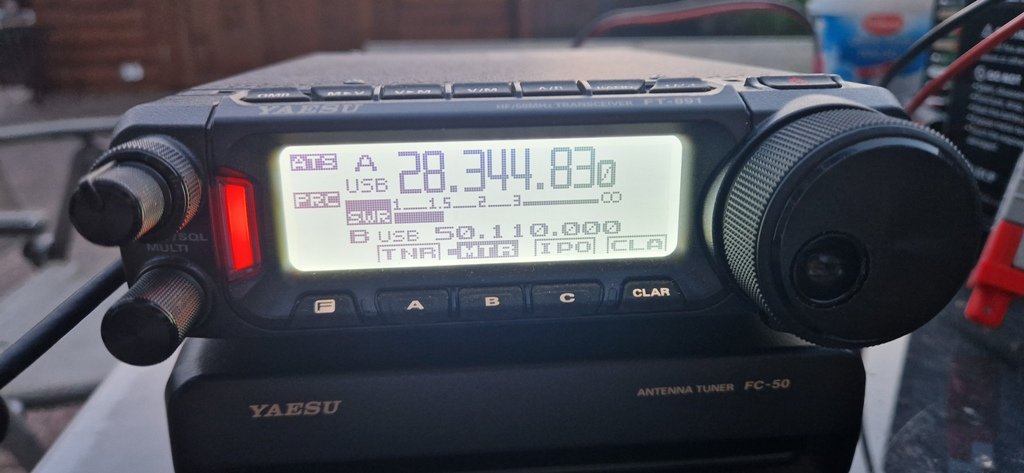

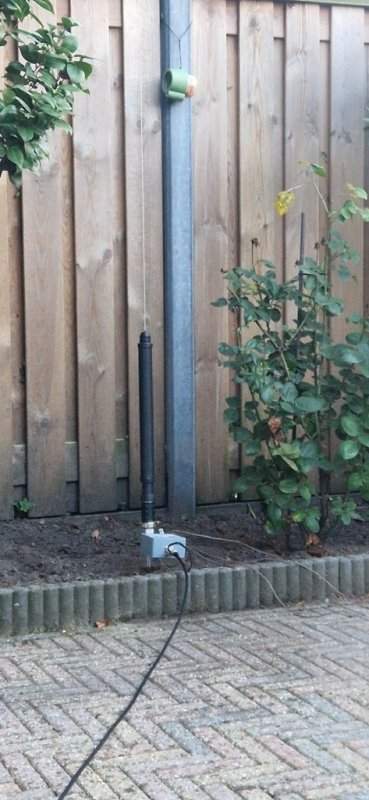

Deze week heb ik deze opstelling getest en kon op de amateurbanden vanaf 40m tot en met 10m de boel heel netjes afstemmen op een SWR beneden de 1:3. Dus dit is heel goed bruikbaar op een portabele locatie.

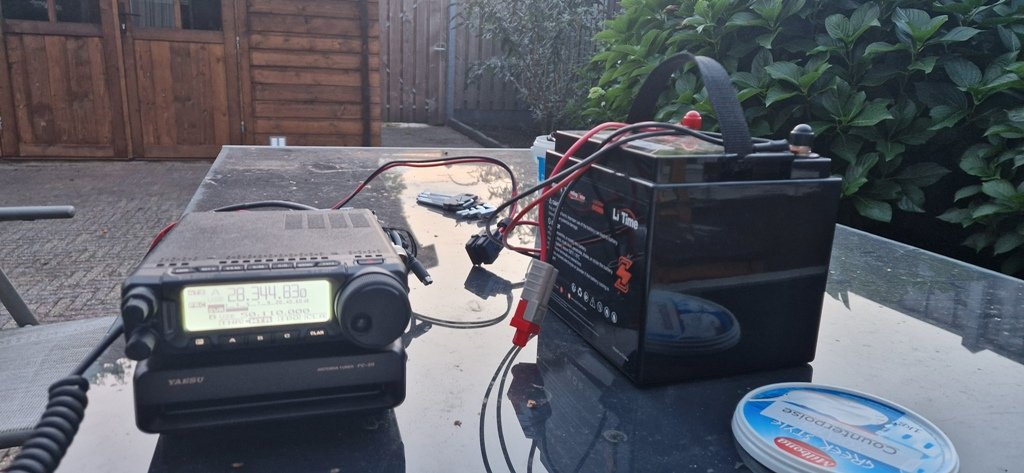

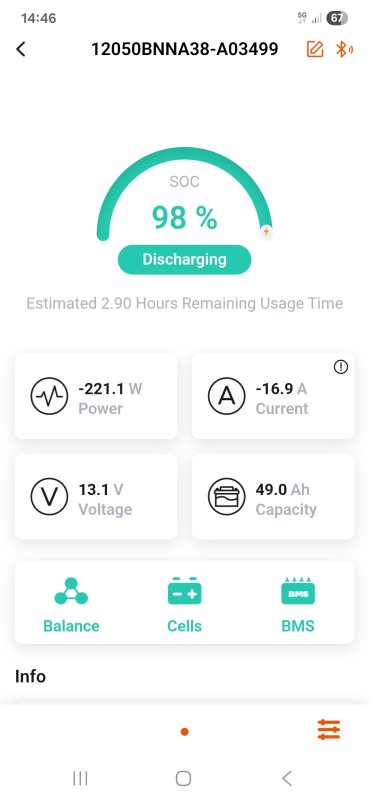

Ook heb ik de 50Ah LiFEPo4 accu nu geburikt als voedingsbron, dus geen 230Volt gebruikt om de tranceiver van spanning te voorzien. TIjdens deze test bleek dat de accu heel goed bruikbaar is, en gedurende 1.5 à 2 uur is er nog geen 10% acculading verbruikt. TIjdens deze test heb ik FT8 geprobeerd en ook SSB. Hierbij wel geteld 1 SSB-QSO op 20m gemaakt met IR2IARU. Ik kan dus met deze opstelling enkele uren in SSB actief zijn, waar dan ook. In FT8 heb ik op het scherm de halve wereld voorbij zien rollen, maar omdat de ATAS een echte compromis antenne is en de opstelling verre van optimaal hier in de tuin zijn er geen FT8 verbindingen gemaakt. Al-met-al mag ik niet ontevreden zijn met deze test.
